Gantri Kren Girder

1. Pengenalan Produk:

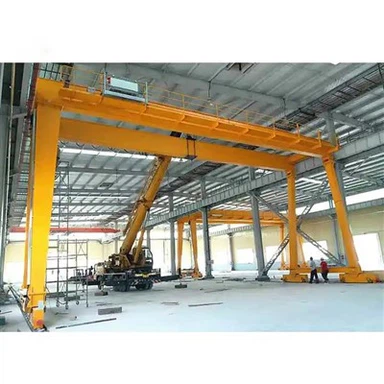

Girder kren gantri cangkuk ganda yang disokong di landasan tanah oleh dua kaki jambatan. Dalam struktur dengan bingkai pintu, mekanisme operasi troli, troli angkat dan komponen elektrik. Sesetengah kren gantri hanya mempunyai kaki di satu sisi, yang lain sisi loji atau sokongan trestle dalam operasi, dikenali sebagai kren separa gantri. Rangka pintu kren gantry bahagian jambatan (termasuk rasuk utama dan rasuk hujung), kaki, rasuk dan bahagian lain rasuk bawah. untuk mengembangkan skop operasi kren, rasuk utama boleh melangkaui kaki penyokong ke satu sisi atau kedua-dua belah untuk membentuk julur.Juga boleh menggunakan troli angkat dengan boom, melalui padang ledakan dan putaran untuk mengembangkan skop operasi kren.



2. Komponen:

Girder kren gantri cangkuk ganda terutamanya terdiri daripada gantri, mekanisme pengendalian troli, troli pengangkat (cangkuk berganda) dan bahagian elektrik.

Jambatan itu menggunakan struktur dikimpal dwi-girder berbentuk kotak dan struktur dikimpal π-kaki, yang bukan sahaja meningkatkan kekakuan keseluruhan dan rintangan lenturan, tetapi juga meningkatkan ruang kerja dan memudahkan pengangkutan, pemasangan dan penyelenggaraan;

Mekanisme pengendalian troli didorong secara berasingan dan terdiri daripada motor, pengurang, brek, set roda, dsb., dan dipasang di kedua-dua hujung jambatan.

Troli itu terdiri daripada motor, pengurang, brek, tali dawai, blok takal, cangkuk, dsb., dan berjalan di sepanjang trek di atas rasuk utama.

Pengaliran elektrik troli menggunakan peranti pengaliran kabel rel berbentuk khas;

Troli menggunakan jenis talian sesentuh gelongsor dan jenis gulungan kabel untuk pemilihan; bilik operasi penghawa dingin tertutup digunakan, dan meja kawalan sambungan dipasang di dalamnya.

Peralatan elektrik menggunakan bahagian piawai, universal dan bersiri, yang memudahkan penyelenggaraan dan penggantian serta memanjangkan hayat perkhidmatan.



3. Bagaimana untuk memilih girder kren gantri cangkuk ganda

Sila rujuk kepada parameter berikut:

Kapasiti mengangkat:20T, 32T, 50T, 60T, 70T, 80T, 90T, 100T, dan lain-lain, boleh disesuaikan mengikut keperluan pengguna.

Span:7M, 8M, 9M, 10M, 12M, 13M, 15M, 19M, 20M, 21M, 22M, 29M, dll. Span yang sesuai boleh dipilih mengikut keadaan tapak.

Tahap kerja:A5 atau A6, mampu menyesuaikan diri dengan frekuensi kerja yang lebih tinggi dan beban yang lebih besar.

Persekitaran kerja:suhu -25 darjah -+40 darjah , kelembapan relatif tidak melebihi 85%, ketinggian tidak melebihi 2000m.

Kelajuan pengendalian troli:20m/min atau 30m/min, peraturan kelajuan penukaran frekuensi boleh digunakan untuk mencapai licin mengangkat dan berjalan.

Kelajuan larian troli:40m/min atau 60m/min, peraturan kelajuan penukaran frekuensi boleh digunakan untuk mencapai licin mengangkat dan berjalan.

Kelajuan mengangkat troli:5.9m/min atau 7.2m/min. Ia boleh menggunakan peraturan kelajuan frekuensi berubah-ubah untuk mencapai licin mengangkat dan berjalan.

Bentuk konduktif:kabel atau wayar slaid, pengguna boleh memilih mana-mana satu.



4. Persekitaran Berkenaan:

Girder kren gantri cangkuk ganda sesuai untuk memuat dan memunggah dan mengangkat serta mengangkut kargo am di kawasan pengangkutan kereta api, pelabuhan, gudang terbuka dan stesen pemindahan kontena dengan operasi pemunggahan dan pemunggahan yang kerap (juga sesuai untuk pemasangan di bengkel).



Ia juga boleh dilengkapi dengan pelbagai penyebar khas untuk pelbagai operasi khas, seperti kren magnet, baldi ambil, rasuk elektromagnet, dsb.

5. Proses pengangkutan:

(l) Rancang kaedah pengangkutan.

Berdasarkan syarat-syarat khusus jentera angkat di tapak dan pengangkutan kenderaan, pelan pengangkutan logistik yang praktikal dan berkesan akan dirumuskan.

(2) Mereka bentuk, menyusun dan mengeluarkan rak pengangkutan logistik.

Mengikut jumlah berat dan dimensi luaran galang kren gantri cangkuk ganda, pelbagai jenis keluli pasang siap atau bingkai pengangkutan logistik kayu (bingkai sokongan) dihasilkan.

Peraturan tersebut memerlukan struktur yang ringkas dan jelas, logistik dan ketahanan pengangkutan yang saintifik dan munasabah, agak stabil, pusat graviti rendah, ringan, menjimatkan plat keluli tahan karat, dan pemasangan dan pembongkaran yang mudah dan cepat.

(3) Periksa tetulang semasa pengangkutan logistik.

Mengikut keperluan untuk pengesahan pelan pengangkutan, semak rintangan retak kren gantri dwi-girder pada keratan rentas yang paling tidak menguntungkan untuk mengelakkan jurang semasa pengangkutan. Jika rintangan retak tidak mencukupi, tetulang struktur yang sesuai hendaklah dijalankan Pemprosesan.

6. Peranti keselamatan galang kren gantri cangkuk ganda



1. Pengehad Lebihan; Suis Had (Mengangkat dan Mengembara) ; Perlindungan litar pintas.



2. Penyepit rel, peranti penambat dan perlindungan beban motor.



3. Penutup pelindung dan sistem perlindungan beban lampau semasa.



4. Plat jelas rel dan sistem hentian kecemasan.



5. Peranti perlindungan saling kunci; Perlindungan bawah voltan; Penampan ; Perlindungan sifar.



6. Rotasi peranti anti-perlanggaran.
